Desagüe en Mina Subterránea

Caso de Estudio Nº

58

Desagüe en Mina Subterránea con Pendientes de entre 40° y 90°.

Cliente

Mina NEMISA
México

|

2018

El Desafío

En la mina subterránea NEMISA los niveles freáticos del agua iban en ascenso, interrumpiendo la producción y evitando la continuidad y la exploración en la mina.

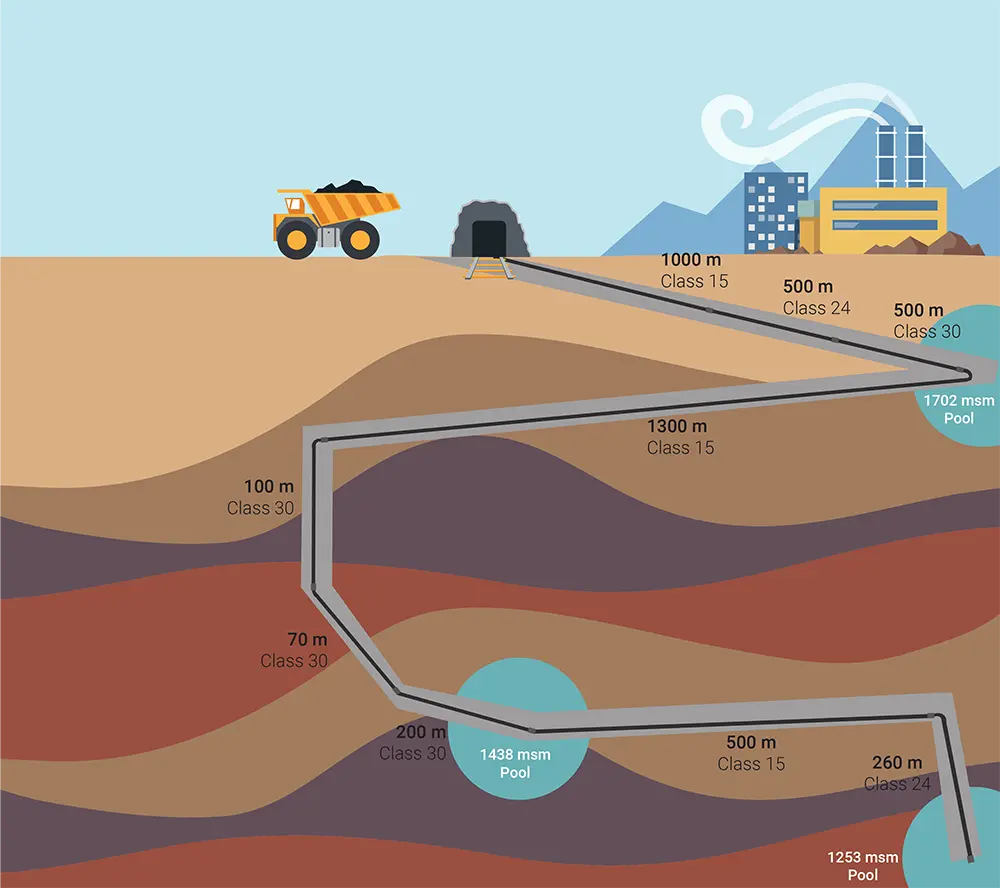

Dada la topografía compleja y la profundidad de la mina, donde el agua estaba a una profundidad 700 metros, se tuvo que diseñar un sistema de bombeo a altas presiones para poder mover el agua por medio de piscinas en los distintos niveles de la mina. Las pendientes dentro de la mina oscilaban entre 40° y 90°.
Dicho problema, requería una tubería con alta resistencia a la presión, y por otro lado que sea flexible, ya que los tubos debían pasar a través de pozos ciegos.
El equipo de ingenieros de NEMISA evaluó distintas opciones para el material de la tubería:

  • Acero: desestimado por no ser flexible y costoso de instalar, además sufre de corrosión fácilmente.
  • HDPE: desestimado por no soportar presiones altas y la instalación era complicada.
  • PE-X: fue elegido gracias a que resiste la presión, la instalación es simple, rápida y segura en tramos de 1200 metros.

Solución Pexgol

Tras la elección del PE-X para la línea de desagüe, Pexgol suministró 4400 metros de tubería en rollos. Parte de los rollos se desplegaron dentro de la mina a través de pozos ciegos. La otra parte se desplegó fuera de la mina, y las tuberías fueron arrastradas por una camioneta cientos de metros hasta el punto de instalación.

La instalación requirió muy pocas conexiones, y los operarios de la planta quedaron muy conformes con la velocidad y facilidad de instalación de la misma. Las conexiones se realizaron con acoples bridados y no necesitaron de herramientas especiales.
Cabe destacar que no se necesitó instalar soportería, y en las rampas se utilizó soportería ya existente.

NEMISA quedó muy satisfecho y decidieron seguir utilizando Pexgol para otros desagües que están siendo trabajados.

Condiciones Operativas:

Presión entre 15 y 30 bares, temperatura a 40°C

Tuberías Utilizadas:

Pexgol 120 mm (4”), Clases 15, 24 & 30

Uso:

Desagüe de mina subterránea

Largo

4430 m
